INHT 100/100 – Hipot AC 100kV 100mA

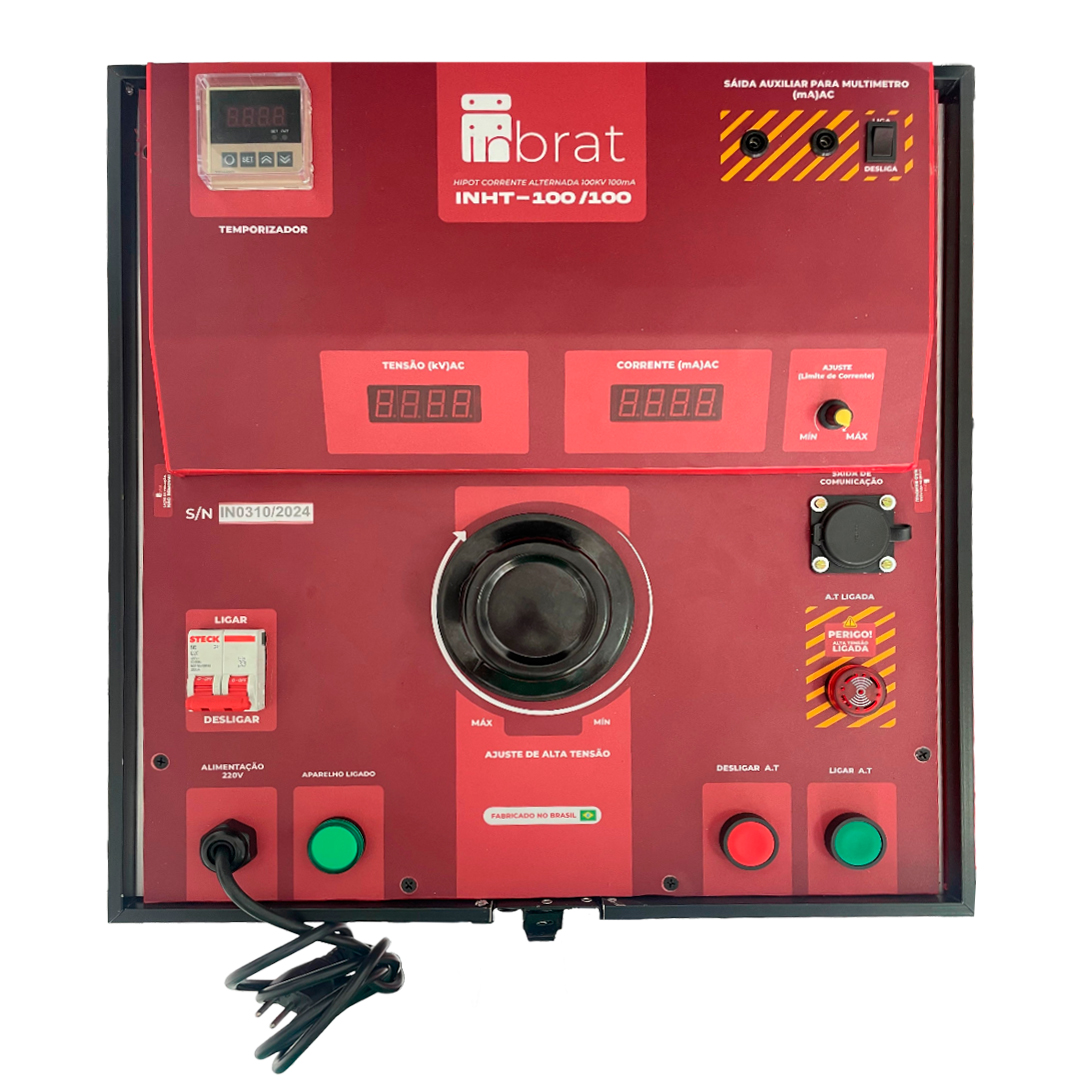

INHT 100/100 - Hipot AC 100kV 100mA

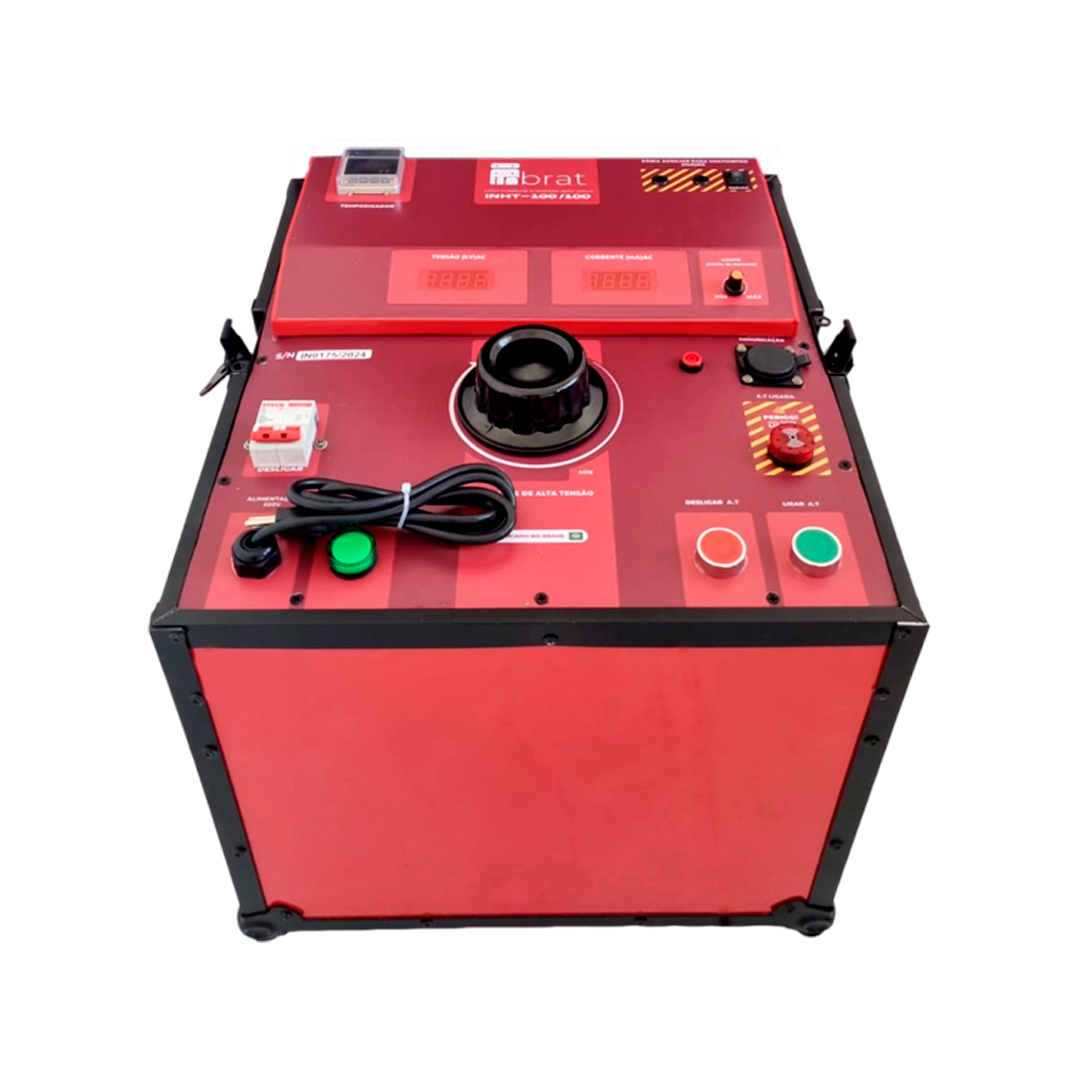

INHT 100/100 - Hipot AC 100kV 100mA - Imagem 2

INHT 100/100 - Hipot AC 100kV 100mA - Imagem 3

Um Hipot AC 100kV 100mA é um equipamento que aplica uma tensão elevada em um isolante elétrico e monitora a corrente de fuga para testar a sua rigidez dielétrica e a qualidade do isolamento. Serve para verificar a integridade do isolamento em componentes como cabos e transformadores, identificando falhas, danos e erros de fabricação, garantindo assim a segurança e a qualidade dos sistemas elétricos.

Principais Características:

Indicadores de corrente e tensão: Função Escala Resolução Classe
Chave de Reset: Para reinicia após algum desarme por fuga de corrente.
Sinaleiro: Após proteção do circuito e correntes de fuga e Limite ajustado.
Indicador que está Ligado: Fica na com Amarelo
Botão Ligar Alta Tensão: Cor Verde
Botão Desligar Alta Tensão: Cor Vermelha

Produto adicionado ao Orçamento

REF INHT 100/100 Categoria Hipot AC Marca: Inbrat

ELÉTRICA \| ENSAIO \| GENERALIDADES
Display	LED 3 ½ dígitos (1999 contagens)
Alcance Tensão	0 a 100 kV
Precisão da Tensão	1,5% + 1% (Fundo de escala)
Alcance da Corrente	0 a 100 mA
Regulagem de Corrente	10 mA ~ 100 mA
Precisão da Corrente	1,5% + 1% (Fundo de escala)
Alimentação	227V (60Hz)
Temperatura de Operação	0°C a 50°C
Umidade de Operação	80% (sem condensação)
Dimensões Comando	190 x 390 x 500 mm
Dimensões Transformador	300 x 390 x 500 mm
Disjuntor	10A – 380V
Potência	10 kVA (10.000 VA)
Peso	Aprox. 50 kg (comando), Aprox. 85 kg (transformador), Aprox. 1 kg (cabos)

Indicadores de corrente e tensão: Função Escala Resolução Classe
Chave de Reset: Para reinicia após algum desarme por fuga de corrente.
Sinaleiro: Após proteção do circuito e correntes de fuga e Limite ajustado.
Indicador que está Ligado: Fica na com Amarelo
Botão Ligar Alta Tensão: Cor Verde
Botão Desligar Alta Tensão: Cor Vermelha

Cabo garra jacaré para Saída de Alta Tensão 1,5 M
Cabo garra jacaré para Retorno de Medição com 1,5 M
Cabo para Conexão Terra de Proteção 3,00 M

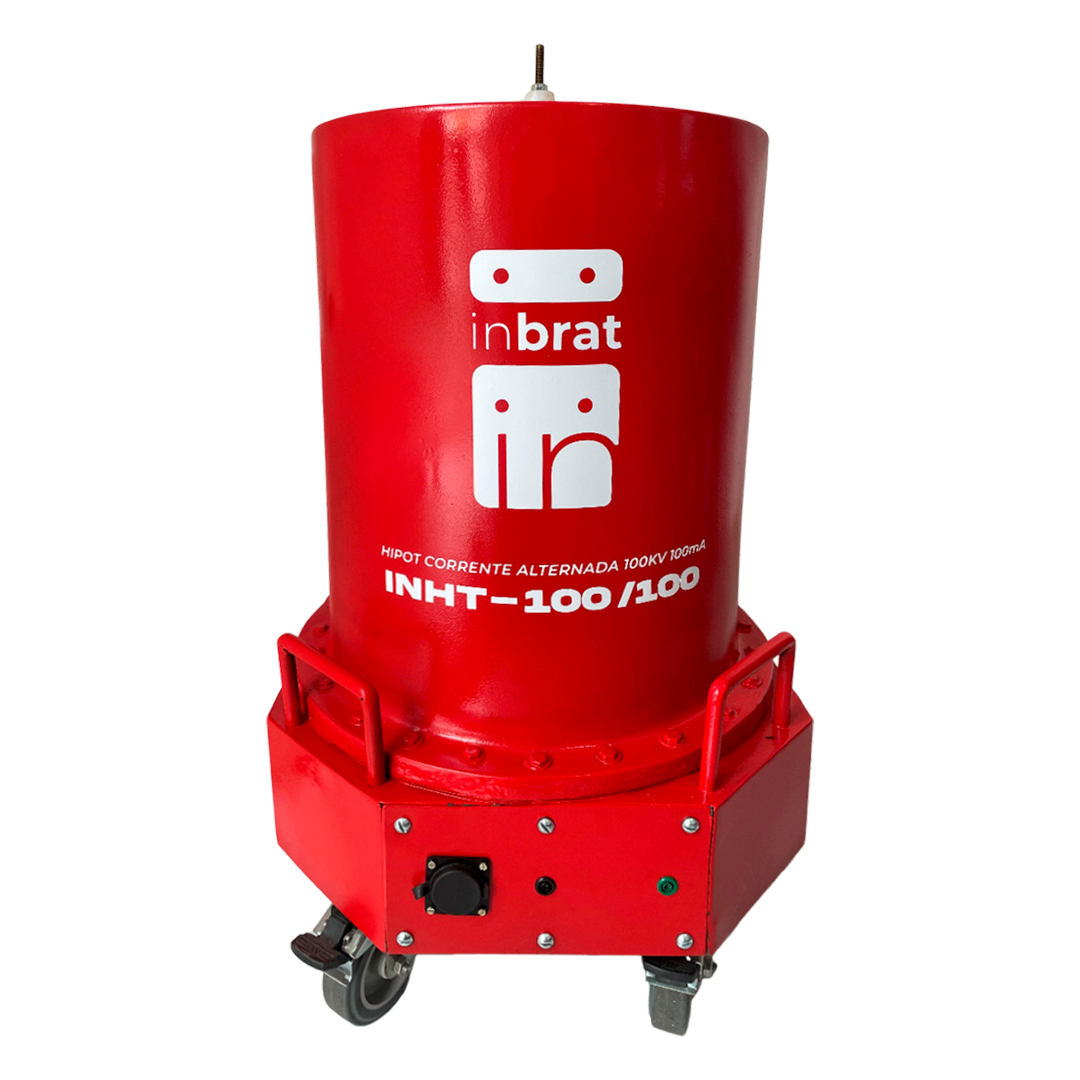

Transformador em Maleta Portátil com Alça.

Catálogo Técnico Hipot AC 100Kv 100mA – Inbrat

Manual INHT 100/100 PT

CONECTIVIDADE
Wireless	Não
Wired	Não
Controle Remoto Mobile App	Não
Software Exclusivo para PC	Não

MECÂNICA
Dimensões Comando	300x390x500
Peso Comando	50Kg
